Conceito



O Radar Fixo, é um equipamento eletrônico, computadorizado, que visa monitorar um determinado ponto da rodovia ou toda ela, estabelecendo uma rotina de fiscalização, objetivando através dessas ações a redução das estatísticas de acidentes com vítimas fatais nas rodovias e disciplinando a curto e médio prazo o motorista no que se refere ao controle de velocidade.

Funcionamento

O Radar Fotográfico Fixo é um equipamento que opera de forma totalmente automática, sem intervenção humana.

O Sistema pode ser instalado em postes, pórticos e semi-pórticos fiscalizando a rodovia 24 por dia.

Módulos de operação que compõem o radar:

O Radar Fotográfico Fixo é um equipamento que opera de forma totalmente automática, sem intervenção humana.

O Sistema pode ser instalado em postes, pórticos e semi-pórticos fiscalizando a rodovia 24 por dia.

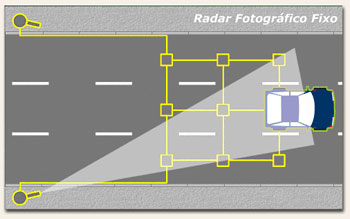

Módulos de operação que compõem o radar:

3 sensores (L1,L2 e L3) por faixa de trânsito;
1 câmera (C1) por faixa de trânsito;
1 Equipamento Medidor


O Radar Fixo contém um sistema infravermelho de captação de imagens, com confirmação adicional do excesso de velocidade do veículo infrator. Ele usa os sensores L1, L2 e L3 para calcular a velocidade do veículo e conta o tempo entre o laço L1 e L2, calculando a primeira velocidade, em seguida usando o laço L2 e L3 para calcular novamente a velocidade.

O equipamento, então, compara as duas velocidades e verifica se estão corretas. Estando corretas as velocidades e, desde que esta esteja acima da velocidade permitida para o local, a câmera captura a imagem do veículo, como vemos na figura. À noite um flash infravermelho ilumina a cena, sem que o motorista seja ofuscado, já que o flash é invisível ao olho humano.

Além da função de registro das infrações, o Sistema armazena informações de contagem volumétrica e classificatória do tráfego, auxiliando o Órgão no planejamento e gestão do trânsito.

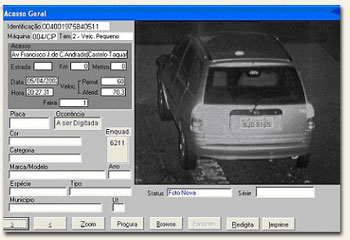

Exemplo de imagens capturadas



RELAÇÃO DE ENDEREÇOS DOS EQUIPAMENTOS DE FISCALIZAÇÃO - R2 -

Nº Equipamento Endereço Complemento Referência
006/R2 RJ 071 - LINHA VERMELHA - KM13 FX3 SENTIDO CENTRO  Município Duque de Caxias  - Ref .Km 13- Sentido Rio de Janeiro
007/R2 RJ 071 – LINHA VERMELHA - KM17 FX3  SENTIDO CENTRO  Município S.João de Meriti-Próx.ao Corpo de Bombeiros - Km 17- Sent.RJ
008/R2 RJ 071 – LINHA VERMELHA - KM17 FX3  SENTIDO DUTRA  Município S.João de Meriti-Próx.ao Corpo de Bombeiros - Km 17- Sent.Dutra
009/R2 RJ104 - KM1.5 FX1 SENTIDO ALCANTARA  após o motel
010/R2 RJ104 - KM1.5 FX2  SENTIDO ALCANTARA  após o motel
013/R2 RJ104 - KM9 FX1  SENTIDO ALCANTARA  Próx. Expedito José Varela Columbandê Lobo após o Posto Radar
014/R2 RJ104 - KM9 FX2   SENTIDO ALCANTARA  Próx. Expedito José Varela Columbandê Lobo após o Posto Radar
016/R2 RJ104 - KM10 FX2 SENTIDO NITERÓI  Próx.passarela em frente ao Cond. Res.Eril - R.Capitão Juvenal Figueiredo 1500
033/R2 VIA LIGHT - KM4.5 FX1  SENTIDO NOVA IGUAÇU  Municipio de Mesquita Bairro St.Elias -Próx R.Rufino Km 4,5 - Sent.N.Iguaçu
034/R2 VIA LIGHT - KM4.5 FX2  SENTIDO NOVA IGUAÇU  Municipio de Mesquita Bairro St.Elias -Próx R.Rufino Km 4,5 - Sent.N.Iguaçu
037/R2 VIA LIGHT - KM6.5 FX1  SENTIDO PAVUNA  Municipio de Nilópolis Bairro Banco de Areia - Ref.  R.Tulipa Km 6,5 Sent.Pavuna
038/R2 VIA LIGHT - KM6.5 FX2  SENTIDO PAVUNA  Municipio de Nilópolis Bairro Banco de Areia - Ref.  R.Tulipa Km 6,5 Sent.Pavuna
039/R2 VIA LIGHT - KM4.5 FX1  SENTIDO PAVUNA  Municipio de Mesquita Bairro St.Elias -Próx R.Rufino Km 4,5 - Sent.Pavuna
040/R2 VIA LIGHT - KM4.5 FX2  SENTIDO PAVUNA  Municipio de Mesquita Bairro St.Elias -Próx R.Rufino Km 4,5 - Sent.Pavuna
045/R2 RJ104 - KM3.5 FX1  SENTIDO NITERÓI  Próx. ao CIEP D. Maria Portugal 251
046/R2 RJ104 - KM3.5 FX1  SENTIDO ALCANTARA  Após o CIEP D. Maria Portugal 252
049/R2 RJ104 - KM6.5 FX1  SENTIDO NITERÓI  Em frente ao Sesi/Senac São Gonçalo - Jacintho Luiz Caetano
050/R2 RJ104 - KM6.5 FX1  SENTIDO ALCANTARA  Na passarela próximo a loja estradão Morais
061/R2 RJ116 – KM3.7 FX1 SENTIDO ITABORAÍ  Próximo ao Sítio dos Anjos e Rua Coronel Diniz
065/R2 RJ 071 – LINHA VERMELHA - KM17 FX2  SENTIDO CENTRO  Município S.João de Meriti-Próx.ao Corpo de Bombeiros - Km 17- Sent.RJ
068/R2 RJ 071 – LINHA VERMELHA - KM13 FX2  SENTIDO DUTRA  Município Duque de Caxias - Comunidade Trevo das Missões - Ref.Km13 Sent.Dutra
069/R2 RJ 071 – LINHA VERMELHA - KM13 FX3  SENTIDO DUTRA  Município Duque de Caxias - Comunidade Trevo das Missões - Ref.Km13 Sent.Dutra
074/R2 RJ 071 – LINHA VERMELHA - KM17 FX2  SENTIDO DUTRA  Município S.João de Meriti-Próx.ao Corpo de Bombeiros - Km 17- Sent.Dutra
079/R2 RJ-106 - KM58 RETA DO SAMPAIO CORREIA SENTIDO RJ Em frente ao Posto Texaco
080/R2 RJ-106 - KM58 RETA DO SAMPAIO CORREIA SENT. REGIÃO DOS LAGOS Em frente ao Posto Texaco
081/R2 RJ104 - KM0.3 FX1  SENT. ALCANTARA/NITEROI Próximo ao Batalhão da Polícia Rodoviária Marcos Fázio
082/R2 RJ104 - KM0.3 FX2 SENT. ALCANTARA/NITEROI Próximo ao Batalhão da Polícia Rodoviária Marcos Fázio
083/R2 RJ106 – KM4.5 FX1  SENTIDO NITERÓI Em frente ao Nº 540 - próximo a Rua das sete cruzes
084/R2 RJ106 – KM4.5 FX2   SENTIDO NITERÓI Em frente ao Nº 540 - próximo a Rua das sete cruzes
085/R2 RJ106 – KM13 FX1  SENTIDO MARICÁ Em frente a entrada de Itaipuaçu, próximo loja de piscinas Onda Forte
086/R2 RJ106 – KM13 FX2  SENTIDO MARICÁ Em frente a entrada de Itaipuaçu, próximo loja de piscinas Onda Forte
089/R2 RJ106 – KM18 FX1  SENTIDO NITERÓI Em frente ao posto BR (desativado)  - Sentido Niterói
090/R2 RJ106 – KM18 FX2  SENTIDO NITERÓI Em frente ao posto BR (desativado) -  Sentido Niterói
091/R2 RJ106 – KM22 FX1  SENTIDO NITERÓI Em frente ao posto JR lote 3 quadra 7 -  Sentido Niterói
092/R2 RJ106 – KM22 FX2  SENTIDO NITERÓI Em frente ao posto JR lote 3 quadra 7 -  Sentido Niterói
093/R2 RJ106 – KM22 FX1 SENTIDO MARICÁ Em frente ao posto JR lote 3 quadra 7 -  Sentido Maricá
094/R2 RJ106 – KM22 FX2  SENTIDO MARICÁ Em frente ao posto JR lote 3 quadra 7 -  Sentido Maricá
097/R2 RJ106 – KM128 FX1  SENTIDO RJ Em frente a Perfumaria Rocha Eterna - esquina da Av.Amaral Peixoto com a R. Gargoá
098/R2 RJ106 – KM129,5 FX1 SENTIDO MACAE Rodovia Amaral Peixoto, após a entrada do Condomínio Orla 500
099/R2 RJ106 – KM162 FX1 SENTIDO RJ 1ª entrada do Mar do norte
100/R2 RJ106 – KM162 FX 1 SENTIDO MACAE 2ª entrada do Mar do norte
101/R2 RJ106 – KM18 FX 1  SENTIDO MARICÁ Em frente ao Posto BR (desativado) Sentido Maricá
102/R2 RJ106 – KM18 FX 2  SENTIDO MARICÁ Em frente ao Posto BR (desativado) Sentido Maricá
111/R2 RJ140 Km 5-Próx.nº 72 - Fx 1 SENTIDO RJ Próximo ao posto elefantinho  - São Pedro da Aldeia
112/R2 RJ140 Km 5-Próx.nº 72 - Fx 2 SENTIDO RJ Próximo ao posto elefantinho  - São Pedro da Aldeia
113/R2 RJ140 Km 5-Próx.nº 72 - Fx 1 SENTIDO CABO FRIO Próximo ao posto elefantinho  - São Pedro da Aldeia
114/R2 RJ140 Km 5-Próx.nº 72 - Fx 2 SENTIDO CABO FRIO Próximo ao posto elefantinho  - São Pedro da Aldeia
115/R2 RJ 071 – Linha Vermelha- KM 13 Fx 1  SENTIDO DUTRA   Próximo a saída da washington Luiz – sentido Teresópolis
116/R2 RJ 071– Linha Vermelha- KM 13 Fx 1  SENTIDO CENTRO  Próximo a saída da washington Luiz – sentido Teresópolis
117/R2 RJ 071– Linha Vermelha- KM 17 Fx 1 SENTIDO CENTRO  Próximo ao bombeiro
118/R2 RJ 071– Linha Vermelha- KM 17 Fx 1  SENTIDO DUTRA   Próximo ao bombeiro
119/R2 RJ 071– Linha Vermelha- KM 13 Fx 2  SENTIDO CENTRO  Próximo a saída da washington Luiz – sentido Teresópolis
122/R2 RJ 099 - prox ao KM 5,3 - Fx 1  SENTIDO SEROPÉDICA Próximo ao sitio vovo toti nº 707
123/R2 RJ 099 - prox ao KM 5,3 - Fx 1 SENTIDO ITAGUAÍ Próximo ao sitio vovo toti nº 707
124/R2 RJ 099 - prox ao KM 11,5 - Fx 1  SENTIDO SEROPÉDICA Próximo ao cassol pré-moldados
125/R2 RJ 099 - prox ao KM 11,5 - Fx 1  SENTIDO ITAGUAÍ Próximo ao cassol pré-moldados
126/R2 Trevo da Cancela Preta próx.nº 1543 Fx 1  SENTIDO CENTRO  Próximo ao banco santander
127/R2 Trevo da Cancela Preta próx.nº 1543 Fx 2  SENTIDO CENTRO  Próximo ao banco santander
128/R2 Trevo da Cancela Preta próx.nº 1395 -Fx 1 SENTIDO CENTRO  Próximo ao hotel glória garden suites
129/R2 Trevo da Cancela Preta próx.nº 1395 - Fx 1 SENTIDO BAIRRO Próximo ao hotel glória garden suites
130/R2 Av. Amaral Peixoto próx. 870 - Fx1  SENTIDO CENTRO  Próximo banco itaú
131/R2 Av. Amaral Peixoto próx. 870 - Fx1  SENTIDO BAIRRO Próximo banco itaú
